在工程机械、重型装备及自动化液压系统的核心——液压缸中，精准、可靠且持久的位移测量是保障系统性能与安全的关键。传统位移传感器常因体积庞大、安装复杂、易磨损或精度不足等问题，成为系统设计的瓶颈。GB系列扁平式绝对值输出非接触位移传感器的诞生，正是为解决这些痛点而来，它以革命性的设计重塑了液压缸内置测量的标准。

一、核心优势：重新定义紧凑空间下的高性能测量

1. 极致扁平，空间解放：

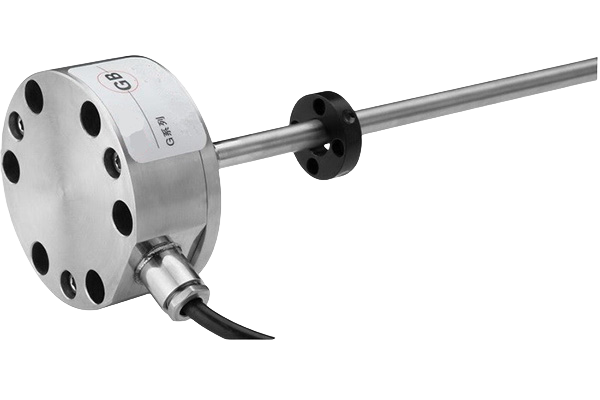

• 仅34mm电子高度： 这是GB系列最引人瞩目的突破。其超薄电子组件设计，完美适配U型耳环等空间极其受限的液压缸内部安装需求。工程师无需再为传感器“臃肿”的体型而牺牲油缸结构或性能设计，真正实现了传感器与液压缸的“无缝”集成。

2. 非接触测量，永恒寿命：

• 永不磨损： 采用先进的非接触式测量原理，传感器核心部件与移动的磁铁（环形磁铁OD32）之间无任何物理接触。彻底消除了传统接触式传感器因机械摩擦导致的磨损、卡滞、精度下降甚至失效的风险，为设备提供近乎无限的测量寿命，显著降低维护成本和停机风险。

3. 绝对位置输出，开机即用：

• 无需归零： 每次开机或系统重启后，传感器即刻输出绝对位置值，无需执行繁琐的“归零”或“寻参”操作。这不仅简化了系统启动流程，缩短了设备准备时间，更在意外断电或系统故障恢复后，确保能快速、准确地获取当前位置，极大提升了系统的可靠性和可用性。

4. 工业级坚固，无惧严苛：

• 全304L不锈钢打造： 传感器头部、外壳及安装法兰均采用高品质304L不锈钢材质。这种材料具有优异的机械强度、耐腐蚀性和耐高温特性，能够有效抵御液压油、外部水汽、化学物质侵蚀以及安装过程中的机械冲击。

• 超高耐压： 具备35MPa连续耐压能力和70MPa峰值耐压能力，轻松应对液压缸内部的高压环境挑战，确保在极端工况下的结构完整性和测量稳定性。

二、卓越性能：精准与速度的完美平衡

1. 超高精度与分辨率：

• 非线性度 < ±0.05% F.S.： 在整个测量范围内，测量值与真实值之间的最大偏差小于满量程的±0.05%，保证了测量的整体准确性。结合最小±80um的分辨率，满足绝大多数高精度定位控制的需求。

• 重复精度 ≤ ±0.002% F.S.： 在相同条件下重复测量同一位置时，偏差极小（最小可达±2.5um），提供了无与伦比的测量一致性和可靠性，是闭环控制系统的理想选择。

• 16位DA高分辨率模拟输出： 提供高达65536个位置点的精细分辨率，确保模拟信号输出的平滑度和细微变化的精确捕捉。

2. 多种输出，广泛兼容：

• 丰富接口： 支持多种工业标准模拟量输出信号，包括0~20mA DC、4~20mA DC（带负载能力0~500Ω）、±10V DC、0~10V DC、0~5V DC（最小负载>5KΩ）。这种灵活性使其能够无缝接入各种PLC、控制器或显示仪表，简化系统集成。

3. 毫秒级响应速度：

• 快速刷新： 更新时间随量程变化，小量程（≤0.5m）低至0.5ms，量程1~2m时也仅为2~3ms。这种高速响应能力使其能够精确跟踪液压缸活塞的快速运动，满足动态控制系统的实时性要求。

三、环境适应性：无畏极端，稳定运行

1. 宽广温域：

• -40℃ 至 +75℃： 能在严寒冬季或酷热夏季的户外及工业环境中稳定工作，适应全球绝大多数地区的极端气候条件。

2. 卓越防护：

• IP68/IP67防护等级： 采用防水接头时达到顶级防尘防水IP68等级（持续浸水无虞）；采用航空插头时达到IP67等级（短时浸水防护）。有效抵御油污、粉尘、高压水冲洗等严苛工业环境的侵袭。

3. 抗干扰设计：

• 500V信号隔离： 信号地与外壳之间具有500V隔离耐压，有效抑制共模干扰和地环路干扰，确保在复杂电气环境中信号的纯净与稳定。内置极性保护和超压保护（最大36VDC），增强设备鲁棒性。

4. 环境适应性强：

• 可在湿度高达90%RH（不结露）的环境下工作，并具备优异的温度系数（±0.007%F.S./℃），保证温度波动下的测量稳定性。磁铁移动速度无限制，安装方向任意，赋予系统设计最大的自由度。

四、安装便捷：标准化设计，省时省力

1. 紧凑死区设计：

• GB系列专为液压缸优化，标准配置下死区（63.5mm）和上死区（50.8mm）已相当紧凑。更支持定制压缩：上死区可压缩至40mm，下死区可压缩至45mm，为空间极其紧凑的液压缸设计提供了终极解决方案。

2. 标准化安装：

• 通过6个M6x16高强度螺栓进行端面法兰安装，结构稳固可靠，符合工业设备安装规范。配套标准的环形位置磁铁（OD32）、磁环垫片、隔磁垫片及O型橡胶圈（确保密封），提供完整的安装套件，简化装配流程。

3. 清晰电气连接：

• 提供防水接头或六芯航空接头两种出线方式。接线定义清晰（如：红线+24VDC，黑线0VDC，蓝线信号输出），极大降低了接线错误风险，便于现场快速部署与维护。

五、应用场景：赋能核心工业领域

GB系列扁平式传感器的卓越特性，使其成为以下领域的理想位移测量解决方案：

• 工程机械： 挖掘机、装载机、起重机、推土机等的动臂、斗杆、铲斗油缸精准位置控制与安全限位。

• 农业机械： 拖拉机提升臂、收割机调节机构等液压缸的位置反馈。

• 冶金设备： 连铸机、轧机压下缸、高炉炉顶设备等高温、高压、重载环境下的精确位置监测。

• 注塑机械： 合模缸、注射缸的位置控制，保障成型精度与周期。

• 船舶与海工： 舵机、舱盖、起重机液压缸，耐腐蚀、抗振动、高可靠性的关键。

• 特种车辆： 消防车云梯、垃圾车压缩机构等专用工作装置油缸的位置反馈。

• 自动化生产线： 需要高精度、高可靠性直线位置反馈的各类液压执行机构。

结语：液压缸位移测量的革新之选

GB系列扁平式非接触绝对值位移传感器，不仅仅是一个测量元件，更是提升液压系统性能、可靠性和智能化水平的关键赋能者。它将极致的紧凑性、永不磨损的非接触技术、绝对位置输出的便捷性、工业级的坚固耐用性、毫秒级的响应速度以及微米级的测量精度，完美融合于一身。专为挑战液压缸内置安装的极限空间而生，无惧油污、高压、振动、温变等严苛考验。

选择GB系列，意味着为您的关键液压设备选择了长期稳定运行的保障、精准控制的基础和极简维护的体验。在追求设备高效、智能、可靠的道路上，让GB系列成为您液压缸位移测量的核心支柱，驱动工业装备迈向更高性能的未来。
